Mobile Pipelinesysteme
Expeditionäre Betriebsstoff- und Wasserversorgung im umkämpften Umfeld
Künftige militärische Operationen verlangen eine dezentrale und resiliente Verteilung von Betriebsstoff und Wasser: im umkämpften Umfeld, in dem vorhandene Infrastruktur beschädigt oder nicht verfügbar ist und die eingesetzten Kräfte zunehmend multidimensionalen, asymmetrischen Bedrohungen ausgesetzt sind.
Mit Primus Line® erhalten Kommandeure eine modulare, expeditionäre Fähigkeit zur Betriebsstoff- und Wasserlogistik, die sich schnell an den jeweiligen Auftrag anpassen lässt. Einzelne Schlauchleitungsmodule lassen sich eigenständig verlegen oder zu größeren Verteilnetzen verbinden, vom kleinen vorgeschobenen Standort bis zum Logistikknoten auf Ebene des Einsatzgebiets.
Die Logistiklast reduzieren
- Expeditionäre Betriebsstoff- und Wasserlogistiksysteme für die frühe Einsatzphase (Early Entry) schnell verlegen
- Aufnahme, Bereitstellung und Weiterverlegung (RSOM) beschleunigen
- Operative Durchhaltefähigkeit im umkämpften Umfeld sicherstellen
- Betriebsstoff- und Wasserversorgung nach Katastrophen oder kinetischen Angriffen wiederherstellen
- Resilienz, Interoperabilität und Modernisierung im NATO-Verbund unterstützen
- Zahl der erforderlichen Konvois reduzieren
- Gefährdung des eigenen Personals über alle Einsatzphasen hinweg senken
- Ausfallzeiten der Infrastruktur des Aufnahmestaats sowie militärischer Infrastruktur verringern
- Grabungsaufwand minimieren und Instandsetzungszeiten verkürzen
- Nachschub- und Bewegungsachsen entlasten
Militärische Anwendungsfälle
Primus Line® unterstützt expeditionäre und verteilte Operationen und stellt Kommandeuren wie Logistikern eine schnell verlegbare Fähigkeit zur Betriebsstoff- und Wasserlogistik bereit. Für:
- Betriebsstoff- und Wasserversorgungsketten im Einsatzgebiet: vom seeseitigen Logistikschiff über expeditionäre Küstenanlagen bis ins landseitige Verteilnetz (bis zu 3,2 km in einem durchgehenden Strang).
- Versorgung vorgeschobener Stützpunkte und Feldlager: Betriebsstoff und Wasser zu verteilten Positionen bringen, ohne Tankkonvoi für jede Nachversorgung.
- Betrieb von Flugplätzen und Behelfsflugplätzen: schnelle Betriebsstoffanbindung für den Flugbetrieb auf behelfsmäßigen Landebahnen.
- RSOM-Knoten (Reception, Staging & Onward Movement): Massenverteilung im RSOM-Hub bei der Verlegung von Kräften in das Einsatzgebiet.
- Humanitäre Hilfe und Katastrophenschutz: Wiederherstellung der Trinkwasser- und Betriebsstoffversorgung bei ausgefallener Infrastruktur.
- Verteilung mehrerer Betriebsstoffsorten im Krisen- und Einsatzfall: JP-8, F-34, F-44, F-76 und Diesel über eine einzige verlegbare Leitung.
- Roh- und Trinkwasserverteilung im Krisen- bzw. Einsatzfall: Überbrückung einer beschädigten oder fehlenden Hauptleitung.
Primus Line® versetzt Nachschubkräfte in die Lage, Verteilnetze für Betriebsstoff sowie Wasser schnell aufzubauen und verringert zugleich die Abhängigkeit von verwundbaren Transportmitteln und knappen, vertraglich gebundenen Tankkapazitäten.
Operative Reichweite
- Vergrößert die operative Reichweite und reduziert zugleich die Abhängigkeit von verwundbaren Logistikkonvois.
- Stellt die Versorgung in weniger als 72 Stunden nach einer Unterbrechung der Versorgungskette wieder her.
Mobiles Schlauchleitungssystem für expeditionäre Einsätze
Operative Vorteile
Weltweit verlegbar
Modulares Einsatzpaket, konfigurierbar für militärische Transportplattformen
Unterstützt die Notverteilung von Betriebsstoff und Wasser
Geringer Materialaufwand
Kompatibel mit militärischen Logistiksystemen
Unterstützt Krisen- und Katastrophenschutzeinsätze

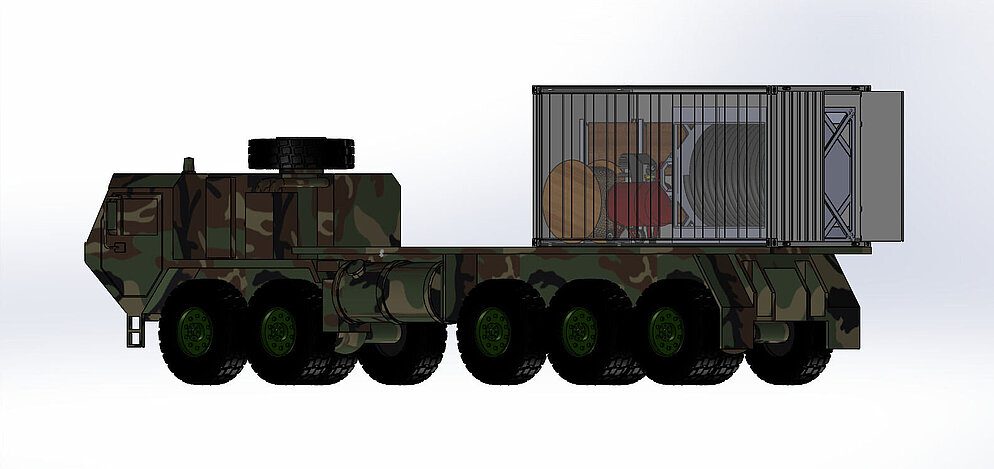

Ausgelegt für 20- und 40-Fuß-Container

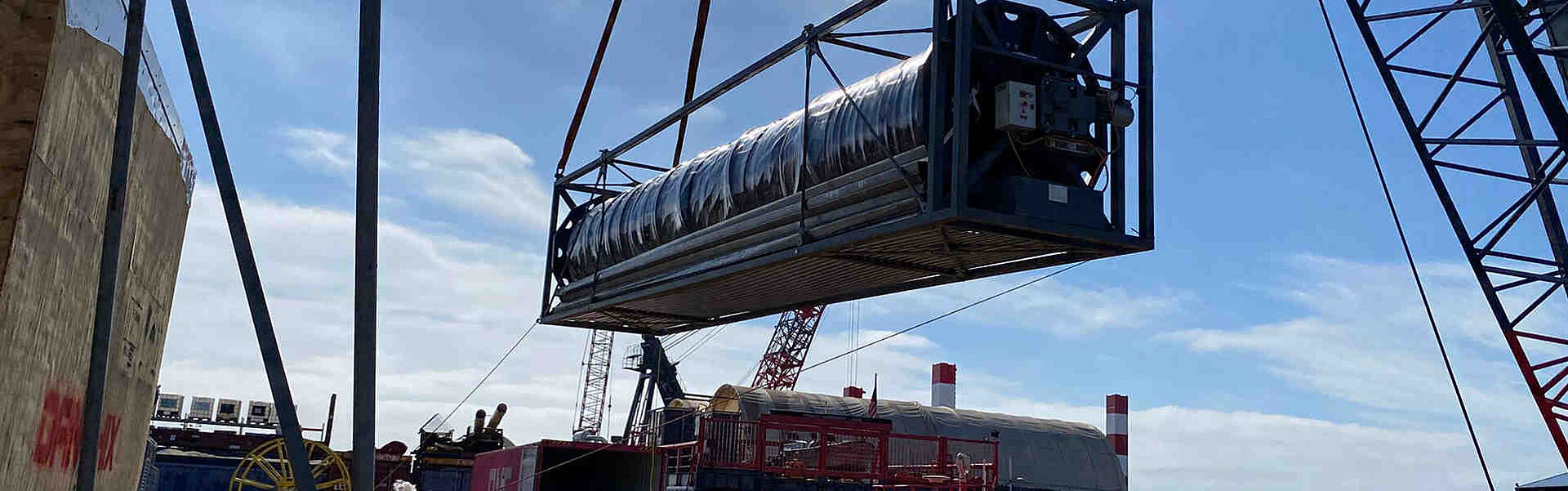

Verfügbare Schlauchleitungslängen je Trommeltyp:
| Liner-Variante | Trommel TE-210 | Trommel TE-500 |
| DN 150 | 950 m | 1.639 m |
| DN 200 | 706 m | 1.209 m |
| DN 250 | 547 m | 937 m |
| DN 300 | 456 m | 782 m |
| DN 350 | 412 m | 706 m |
| DN 400 | 365 m | 625 m |
| DN 450 | 312 m | 535 m |
| DN 500 | 283 m | 484 m |
Pumpanforderungen
| Schlauchleitung | MAWP/MAOP | Pumpstation-Intervall bei 181,7 m³/h | Durchfluss bei Pumpstation nach 5 km |
| DN 150 | 34,8 bar | 2,6 km | 130,4 m³/h |
| DN 250 | 18,6 bar | 24,9 km | 181,7 m³/h |
| DN 300 | 15,9 bar | 49,9 km | 181,7 m³/h |
Operative Kapazitäten
| Schlauchleitung | Kapazität pro Minute | Kapazität pro Stunde | Kapazität pro Tag |
| DN 150 | 4,898 m³/min | 294 m³/h | 7.056 m³/24 h |
| DN 250 | 16,682 m³/min | 1.001 m³/h | 24.023 m³/24 h |
| DN 300 | 24,382 m³/min | 1.463 m³/h | 35.110 m³/24 h |
Infrastruktur des Aufnahmestaats resilient halten
- Beschädigte Leitungen des Aufnahmestaats schnell instand setzen.
- Nutzungsdauer ohne vollständigen Austausch verlängern.
- Kritische Versorgung im Notfall aufrechterhalten.
- Überlebensfähigkeit der kritischen Betriebsstoff- und Wasserlogistikinfrastruktur des Aufnahmestaats erhöhen.
Betriebsstoff- und Wasserlogistik im umkämpften Umfeld
Primus Line® ist für Einsätze ausgelegt, in denen:
- vorhandene Infrastruktur beschädigt ist,
- Betriebsstoff-Verteilrouten verwundbar sind,
- der Konvoibetrieb eingeschränkt ist,
- schnelle Kräfteprojektion erforderlich ist,
- temporäre Logistikknoten aufgebaut werden müssen.
Reichweite vergrößern, Risiko verringern
Domänenübergreifende Reichweite
Modulare, skalierbare Fähigkeit zur Betriebsstoff- und Wasserlogistik über maritime, litorale und landgestützte Domänen hinweg, vom seeseitigen Logistikschiff bis zum vorgeschobenen Stützpunkt.
Zertifiziert für den operativen Einsatz
Für schnelle Verlegung ausgelegt und für den maritimen wie landgestützten Einsatz zertifiziert.
Signaturarme Verteilung
Resiliente Betriebsstoff- und Wasserverteilung mit minimaler logistischer und visueller Signatur.
Für streitkräftegemeinsame und multinationale Operationen
Unterstützt Interoperabilität zwischen verbündeten Nachschubkräften.
