Überlandtrommel mit Schwenkeinheit
Ob geplanter Bypass oder Notfall: Mit dem kompakt auf der Überlandtrommel mit Schwenkeinheit aufgerollten Primus Line® System können Netzbetreiber die Versorgung aufrechterhalten oder schnell wiederherstellen – und das mehrfach.
Für Bypass- und andere temporäre oberirdische Anwendungen – beispielsweise bei Notfällen – hat Rädlinger Primus Line eine spezielle Trommeleinheit entwickelt. Diese ermöglicht es, den Liner in diesen Einsatzszenarien nicht nur abzurollen, sondern nach Gebrauch auch wieder aufzurollen. Auf der Überlandtrommel lässt sich der Liner platzsparend lagern und bei Bedarf wiederverwenden. Seine schnelle Installation stellt die Versorgung in kurzer Zeit wieder her.
Ihre Vorteile auf einen Blick
Lagerung und Wiederverwendung

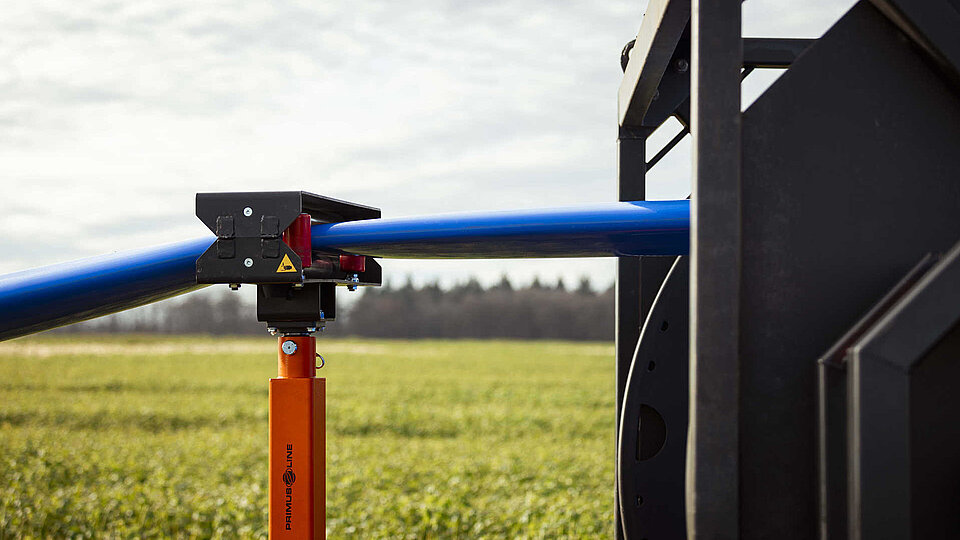

Die Schwenkeinheit hilft dabei, den Primus Liner nach dem Gebrauch gleichmäßig und zügig aufzuwickeln. Auf der Überlandtrommel wird der Liner bis zur nächsten Verwendung platzsparend aufbewahrt.
Schneller Einsatz
Die Verbinder können beim Aufwickeln und Einlagern am Liner montiert bleiben, wobei einer von ihnen im Trommelkern verstaut werden kann. Das sorgt für eine schnelle Installation und Wiederinbetriebnahme des Liners beim nächsten Einsatz.
Hydraulischer Antrieb
Am Steuerblock montierte Hydraulikschläuche mit Steckkupplungen dienen zum Anschluss der Überlandtrommel an ein geeignetes Hydraulikaggregat. Alternativ ist auch der Anschluss an die Hydraulikanlage eines geeigneten Trägerfahrzeugs möglich, beispielsweise eines Radladers, Teleskopladers oder Traktors.
Einfacher Transport

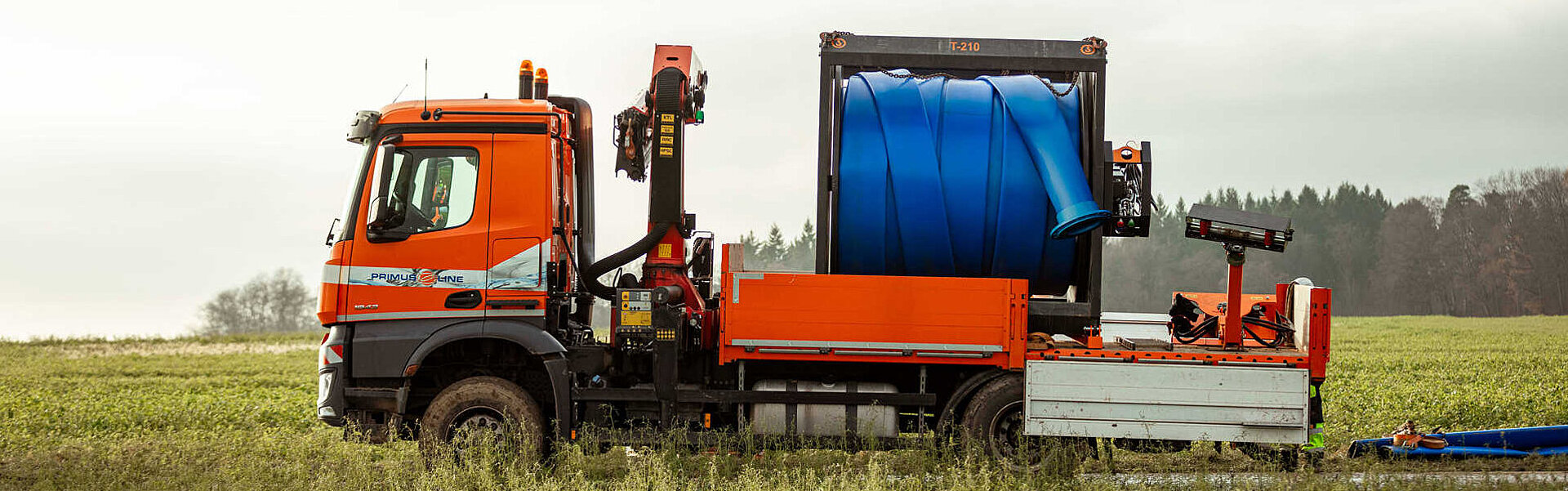

Das Grundgestell der Trommeleinheit verfügt über Staplertaschen für den einfachen Transport mit einem geeigneten Trägerfahrzeug – auch im Gelände. An der Oberseite ist die Trommeleinheit zudem mit Anschlagpunkten zum Verheben mit einem Kran oder Trägerfahrzeug ausgestattet. Die gesamte Überlandtrommel passt in einen Standardcontainer, auf einen Lkw oder einen Tieflader.
Modulares System (1)
Die Trommel samt Aufnahme ist über vier Bolzen mit dem Grundgestell und der Schwenkeinheit verbunden. Eine volle Trommel mit Rahmen kann vor Ort schnell vom Grundgestell getrennt und eine weitere Trommel mit gleicher Breite zum Auf- oder Abwickeln eingesetzt werden. Dadurch können Sie als Kunde mehrere, gegebenenfalls mit unterschiedlichen Linerlängen und -durchmessern bestückte Trommeln in einem einzigen Grundgestell verwenden.
Modulares System (2)
Es ist auch nur eine Antriebs- und Schwenkeinheit notwendig, da diese für alle Trommeln wiederverwendet werden kann. Es stehen zwei Varianten zur Aufnahme von Trommeln in den Nettobreiten 2.100 mm (TE-210) und 4.000 mm (TE-400) zur Verfügung. Sie eignen sich für das Ab- und Wiederaufrollen unterschiedlicher Liner-Längen von kurz bis lang.
Auf Wunsch erhalten Sie auch ein fertig konfektioniertes Set aus Liner und vormontierten Verbindern, das bereits auf die Überlandtrommel mit Schwenkeinheit gewickelt ist.
Liner-Kapazität für flexible Einsatzlängen
| TE-210 (OVL) | TE-400 (OVL) | |
| DN 150 | 950 m | 1.639 m |
| DN 200 | 706 m | 1.209 m |
| DN 250 | 547 m | 937 m |
| DN 300 | 456 m | 782 m |
| DN 350 | 412 m | 706 m |
| DN 400 | 365 m | 625 m |
| DN 450 | 312 m | 535 m |
| DN 500 | 283 m | 484 m |
Änderungen vorbehalten

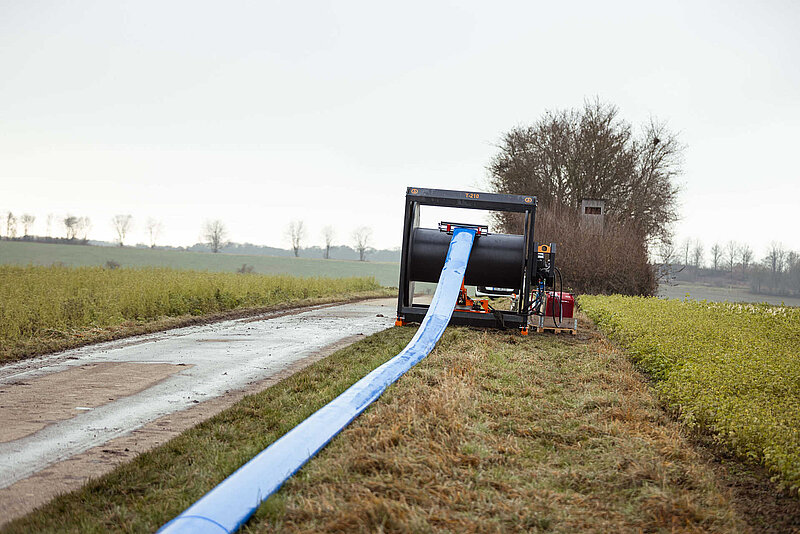

Überlandtrommel mit Schwenkeinheit im Gelände

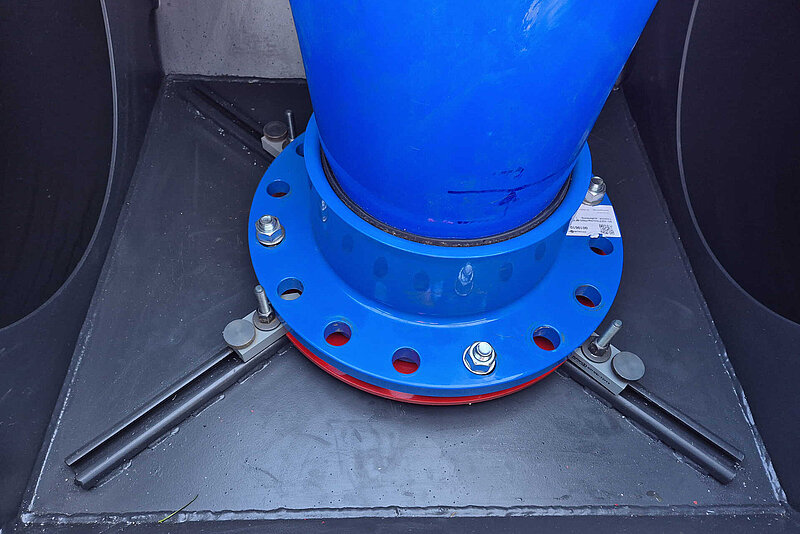

Verbinder im Trommelkern

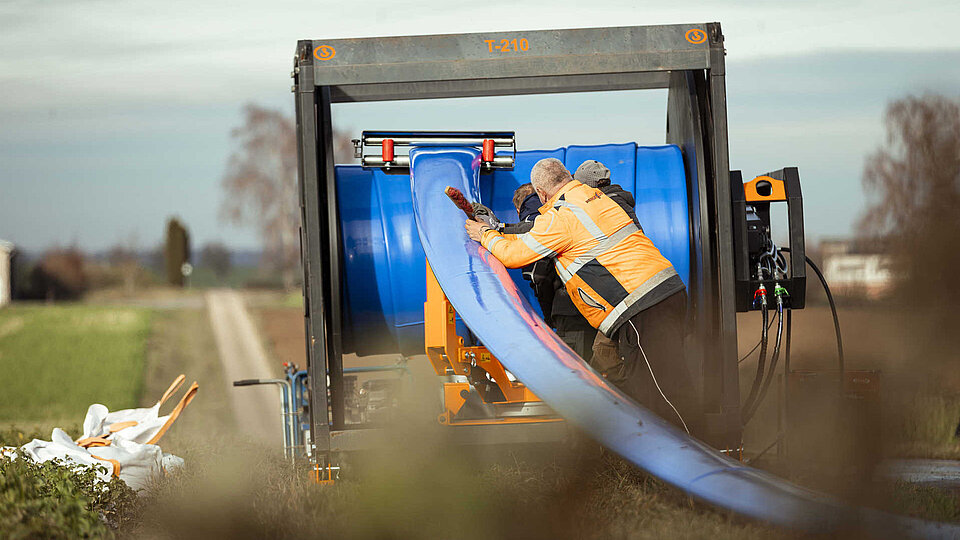

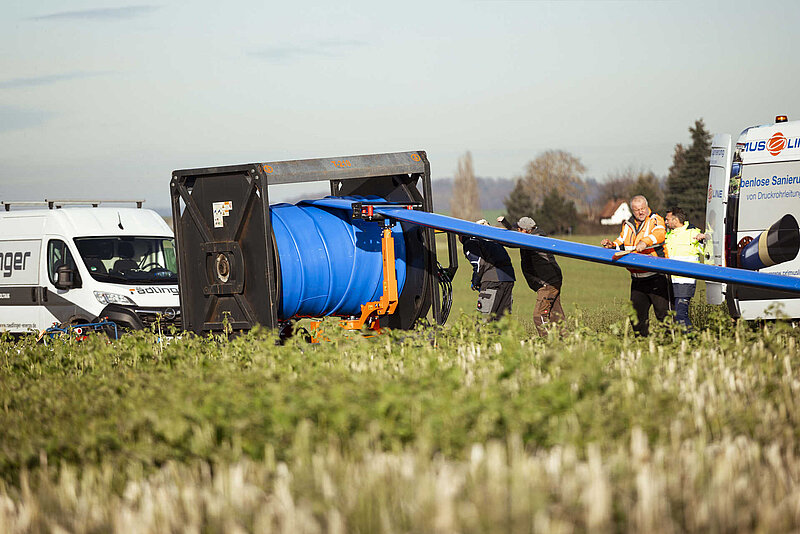

Wiederaufrollen des Liners
Technische Daten
| TE-210 (OVL) | TE-400 (OVL) | |
| Abmessungen Transportstellung | 3.100 x 2.280 x 2.560 mm | 4.960 x 2.280 x 2.560 mm |
| Abmessungen Arbeitsstellung | 3.100 x 3.570 x 2.560 mm | 4.960 x 4.430 x 2.560 mm |
| Leergewicht | 3.100 kg | 4.150 kg |
| Max. Nutzlast | 2.900 kg | 4.850 kg |
| Zulässiges Gesamtgewicht | 6.000 kg | 9.000 kg |
| Max. Zugkraft Antriebseinheit (unterste Schlauchlage) | 2,5 t | 2,5 t |
